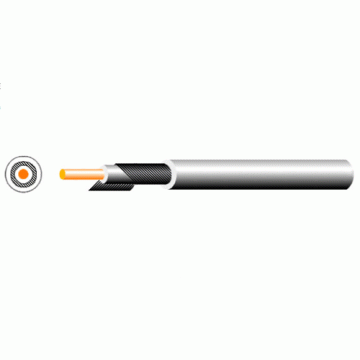

Product Description:						APPlications:
■Tinned ,annealed,stranded or solid copper conductor.PP PE insulation						■Internal wiring
■Tinned copper wire spiral shield
■TPE jacketed single core
■Use of spiral shield allows for fast and simple temination						应用：
■Rated temperature:80℃.Rated voltage:300V						■内部布线
■Passes UL VW-1&CUL FT1 vertical flamt test						Construction:
说明：						构造：
■导体使用单股或绞线裸铜或镀锡铜,PP PE绝缘
■镀锡铜线缠绕
■单芯PU被覆
■编织隔离
■额定温度：80℃额定电压：30V
■可通过UL VW-1 及 CUL FT1 ，垂直燃烧测试

UL Style& CUL Type	Conductor 导体		Insulation Thickness 绝缘厚度	No.of core 芯线数量	shield COVERAGE 屏蔽覆盖率	Jacket Thickness 被覆厚度	Overall Dimeter 完成外径	Conductor Resistance at 20℃导体电阻
	线号	线数/线径	Insulation Thickness 绝缘厚度		shield COVERAGE 屏蔽覆盖率	Jacket Thickness 被覆厚度	Overall Dimeter 完成外径	Conductor Resistance at 20℃导体电阻
	AWG	No/mm	mm		%	mm	mm	Ω/KM
UL11179 CUL（Stranded)绞线	30	7/0.10	0.18	1	>=65	0.31	1.90	381.00
	28	7/0.127	0.18	1	>=65	0.31	2.00	239.00
	26	7/0.16	0.18	1	>=65	0.31	2.10	150.00
	24	11/0.16	0.18	1	>=65	0.31	2.30	94.20
	22	17/0.16	0.18	1	>=65	0.31	2.50	59.40
	20	21/0.178	0.18	1	>=65	0.31	2.90	36.70
	18	34/0.178	0.18	1	>=65	0.31	3.70	23.20
	16	26/0.25	0.18	1	>=65	0.31	3.90	14.60
	14	41/0.25	0.18	1	>=65	0.31	4.50	8.96
以上数据仅供参考，不作为正式的设计依据，产品规格以双方确认的规格书承认为准！最终解释权归稳畅电子制品有限公司所有。
