MIL-PRF-39012和MIL-STD-348同轴连接器简介

  46.1K
     [点击复制]
放大字体  缩小字体 发布日期:2021-04-15  来源:腾讯网   浏览次数:349
核心提示:为了实现射频系统之间的互操作性,军事和工业应用需要标准尺寸和类型的同轴连接器。美国同轴连接器的两个主要标准是MIL-STD-348

为了实现射频系统之间的互操作性,军事和工业应用需要标准尺寸和类型的同轴连接器。美国同轴连接器的两个主要标准是MIL-STD-348和MIL-PRF-39012。MIL-STD-348的尺寸可控制标准接口,而MIL-PRF-39012定义了同轴连接器的详细规格、材料、质量一致性、合格性和验证。随着越来越多的行业和应用领域采用高可靠性(Hi-Rel)同轴电缆组件,MIL-PRF-39012和MIL-STD-348在制造和采购同轴电缆连接器和适配器方面变得越来越重要。高可靠性(Hi-Rel)同轴连接器几乎适用于除波导之外的所有需要射频传输线互连的射频设备和组件。其中包括通用组件,例如放大器、收发机、滤波器、天线、混合器、衰减器、合路器/功分器、耦合器以及许多其他设备和组件。

MIL-PRF-39012

为了维护质量标准,MIL-PRF-39012和MIL-DTL-17的同轴电缆都涉及视觉检测、机械检测和电气检测,因此可以将两者的同轴电缆进行比较。该标准同时要求生产设施和工艺符合质量标准,本规范涉及的零部件可列入合格产品目录(QPL)。符合MIL-PRF-39012标准的同轴连接器和适配器非常适用于各种高可靠性(Hi-Rel)应用,包括雷达、射频仪器和测试设备、收发器、加固型射频/微波组件、卫星通信地面设备、室内/室外天线、运输和航空射频/微波组件。

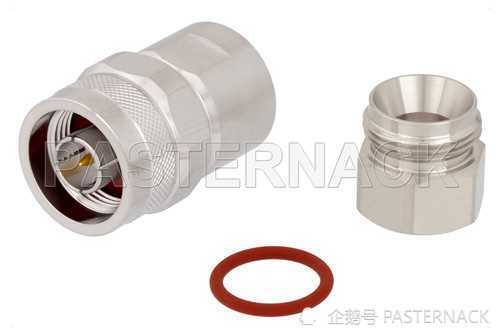

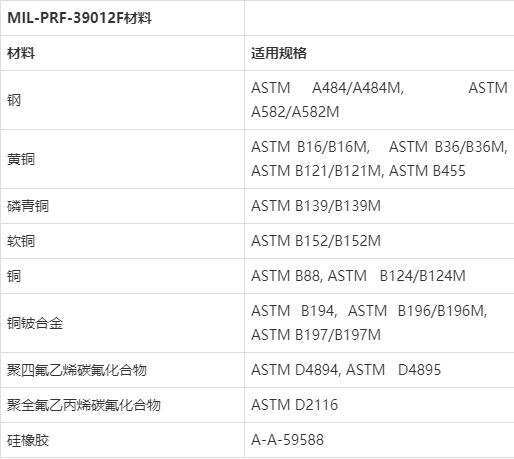

符合MIL-PRF-39012标准的连接器所用的材料在参考工业标准中予以规定,参见下表。

MIL-PRF-39012连接器的一个关键要求是合格的连接器的中心轴镀金层必须达到标准深度,满足粘合质量和表面处理的要求。固定接点上的镀金层确保了最小的插入损耗,以及随着在环境中的暴露和时间推移的一致的电气接触。

MIL-PRF-39012中规定的连接器类型包括:

BNC

N

TNC

SMA

SMB

SMC

SMP

SSMP

SOP

OSSP

OSMM

SSMA

SC

QMA

UMCC

SSMT

MMCX

MIL-DTL-348

MIL-DTL-348规定了美国标准的射频同轴连接器接口,其中一个好处是MIL-DTL-348使得同轴连接器的互操作性得以实现,为这些组件的高可靠性(Hi-Rel)设计和构建创造了基础。

MIL-STD-348包括其他MIL-SPEC文档中引用的射频连接器和适配器:

MIL-DTL-3643

MIL-DTL-3650

MIL-STD-3655

MIL-DTL-25516

MIL-PRF-31031

MIL-PRF-39012

MIL-PRF-49142

MIL-PRF-55339

MIL-DTL-83517

参考文献:

http://everyspec.com/MIL-PRF/MIL-PRF-030000-79999/MIL-PRF-39012F_AMENDMENT-3_55804/

http://everyspec.com/MIL-STD/MIL-STD-0300-0499/MIL-STD-348B_CHG-3_55562/

https://blog.pasternack.com/uncategorized/whats-hype-high-reliability-hi-rel/

https://www.pasternack.com/pages/rf-microwave-and-millimeter-wave-products/mil-dtl-17-high-reliability-rf-cable-assemblies.html

MIL-DTL-17 Requirements for Hi-Rel/MIL-SPEC Coaxial Cable Assemblies and a Note on RG Coax

Key Manufacturing Process Features of MIL-SPEC Coaxial Cable Assemblies (QPL, Lot Traceability, 100% Testing, COTS)
