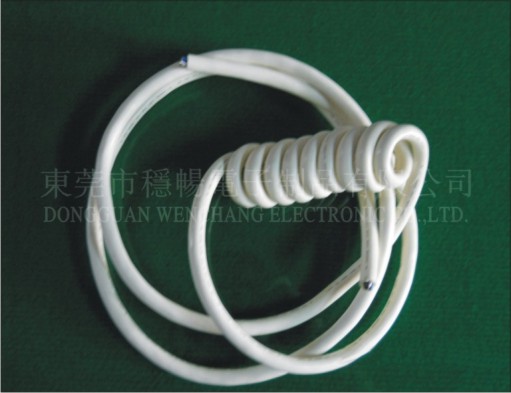

UL20197弹簧线/弹弓线/曲线/螺旋线
2020-04-29 10:49  点击:405
价格:￥0.00/条
品牌:稳畅
起订:500条
发货:7天内
发送询价
Product Description:
■Tinned ,annealed,stranded or solid copper conductor.
■PVC/SR-PVC/PP/TPU/XL-PE insulation.
■TPU jacketed.
■Rated temperature:60℃.Rated voltage:30volts
■Uniform thickness of wire to ensure easy stripping and cutting.
■Passes UL VW-1&CUL FT1/FT2 vertical flamt test
■Tinned or bare copper winding or woven isolation.
■A collection of cores can be isolated tissue-paper package.aluminum foil or mylar.
■Executive Standard:UL758 UL1581 CSA22.2.
说明：
■导体使用单股或绞线裸铜或镀锡铜
■PVC/SR-PVC/PP/TPU/XL-PE绝缘。
■TPU外覆。
■额定温度：60℃额定电压：30Volts
■使用标准厚度，易剥，截断容易。
■可通过ULVW-1及CUL FT1/FT2，垂直燃烧测试。
■镀锡或裸铜或编织隔离。
■芯线集合可包铝箔麦拉或棉纸隔离。
■执行标准:UL758 UL1581 CSA22.2.
Applications:
■For internal wiring of computer,audio&video equipment.
应用：
■用于电脑及视听设备内部连线.
UL Style
&CSA Type 		Conductor Cores
导体芯数 		Conductor
导体 		Insulation
Thickness
绝缘厚度 		Nom.Dia
绝缘线径 		Jacket Thickness
被覆厚度 		Overall
Diameter
完成外径 		Conductor
Resistance at 20℃导体电阻
线号 线数/线径
AWG No/mm mm mm mm mm Ω/KM
UL20197
（Stranded)
绞线 		2C 30 7/0.10 0.25 0.80 0.8 3.40 381.00
28 7/0.127 0.90 3.60 239.00
26 7/0.16 1.00 3.90 150.00
24 11/0.16 1.10 4.10 94.20
22 17/0.16 1.30 4.60 59.40
20 21/0.178 1.50 5.00 36.70
18 34/0.178 1.80 5.60 23.20
3C 30 7/0.10 0.25 0.80 0.8 3.70 381.00
28 7/0.127 0.90 4.00 239.00
26 7/0.16 1.00 4.20 150.00
24 11/0.16 1.10 4.50 94.20
22 17/0.16 1.30 4.80 59.40
20 21/0.178 1.50 5.30 36.70
18 34/0.178 1.80 6.00 23.20
4C 30 7/0.10 0.25 0.80 0.8 4.30 381.00
28 7/0.127 0.90 4.60 239.00
26 7/0.16 1.00 4.80 150.00
24 11/0.16 1.10 5.10 94.20
22 17/0.16 1.30 5.50 59.40
20 21/0.178 1.50 6.10 36.70
18 34/0.178 1.80 6.80 23.20
5C 30 7/0.10 0.25 0.80 0.8 4.50 381.00
28 7/0.127 0.90 4.90 239.00
26 7/0.16 1.00 5.20 150.00
24 11/0.16 1.10 5.40 94.20
22 17/0.16 1.30 6.00 59.40
20 21/0.178 1.50 6.70 36.70
18 34/0.178 1.80 7.40 23.20
6C 30 7/0.10 0.25 0.80 0.8 4.90 381.00
28 7/0.127 0.90 5.30 239.00
26 7/0.16 1.00 5.60 150.00
24 11/0.16 1.10 6.00 94.20
22 17/0.16 1.30 6.40 59.40
20 21/0.178 1.50 7.00 36.70
18 34/0.178 1.80 7.90 23.20
以上数据仅供参考，不作为正式的设计依据，产品规格以双方确认的规格书承认为准！最终解释权归稳畅电子制品有限公司所有
