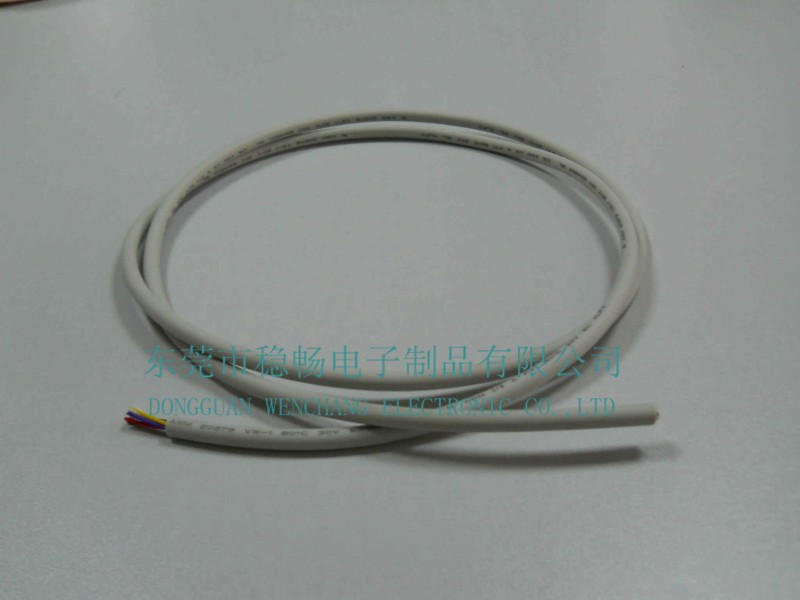

UL11143无卤TPE单芯屏蔽线

2020-04-22 14:35 点击:327

价格:￥0.00/米
品牌:稳畅
起订:5000米
发货:7天内

Product Description: APPlications:

■Tinned ,annealed,stranded or solid copper conductor.TPE XL-PE insulation ■Internal wiring

■Tinned copper wire spiral shield

■TPE jacketed single core

■Use of spiral shield allows for fast and simple temination 应用：

■Rated temperature:80℃.Rated voltage:30V ■内部布线

■Passes UL VW-1&CUL FT1 vertical flamt test Construction:

说明： 构造：

■导体使用单股或绞线裸铜或镀锡铜,TPE绝缘

■镀锡铜线缠绕

■单芯TPE被覆

■编织隔离

■额定温度：80℃额定电压：30V

■可通过UL VW-1 及 CUL FT1 ，垂直燃烧测试

UL Style& CUL Type Conductor
导体 Insulation
Thickness
绝缘厚度 No.of core
芯线数量 shield
COVERAGE
屏蔽
覆盖率 Jacket Thickness
被覆厚度 Overall
Dimeter
完成外径 Conductor
Resistance at 20℃导体电阻

线号线数/线径

AWG No/mm mm % mm mm Ω/KM

UL11143
CUL（Stranded)绞线 30 7/0.10 0.3 1 >=65 0.33 2.10 381.00

28 7/0.127 0.3 1 >=65 0.33 2.20 239.00

26 7/0.16 0.3 1 >=65 0.33 2.30 150.00

24 11/0.16 0.3 1 >=65 0.33 2.50 94.20

22 17/0.16 0.3 1 >=65 0.33 2.70 59.40

20 21/0.178 0.3 1 >=65 0.33 3.20 36.70

18 34/0.178 0.3 1 >=65 0.33 3.90 23.20

16 26/0.25 0.3 1 >=65 0.33 4.10 14.60

14 41/0.25 0.3 1 >=65 0.33 4.70 8.96

以上数据仅供参考，不作为正式的设计依据，产品规格以双方确认的规格书承认为准！最终解释权归稳畅电子制品有限公司所有。
