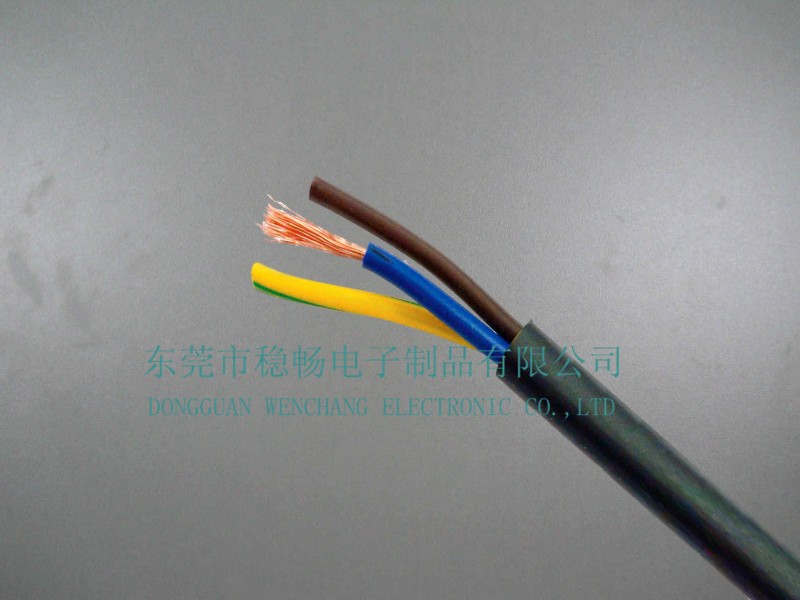

UL21408 XL-PE无卤多芯屏蔽线
2020-04-22 13:38  点击:373
价格:￥0.00/米
品牌:稳畅
起订:5000米
发货:7天内
发送询价
Product Description: Applications:
■Tinned,annealed,stranded or solid copper conductor. ■Internal wiring and external interconnection
■TPE OR XL-PE insulation of electronic equipment
■XL-PE jacketed
■Tinned or bare copper wire spiral or braid shield 应用：
■Rated temperature:105℃.Rated voltage:300voltage  ■电子设备的内部布线和外部互连
■Passes UL VW-1&CUL FT1 vertical flame test Construction:
说明： 构造：
■导体使用单股或绞线裸铜或镀锡铜。
■TPE或XL-PE绝缘
■XL-PE被覆
■裸铜或镀锡铜丝，缠绕或编织屏蔽
■额定温度：105℃额定电压：300V
■可通过UL VW-1 及 CUL FT1 ，垂直燃烧测试
UL Style& CUL Type Cores Conductor Insulation
Thickness 		Nom.Dia Shield Coverage Jacket Thickness Overall
Dimeter 		Conductor
Resistance at 20℃
AWG No/mm mm mm % mm mm Ω/KM
UL21408
CUL
（Stranded)
  		2C 30 7/0.100 0.23 0.80 >=65 0.76 3.80 381.00
28 7/0.127 0.23 0.90 >=65 0.76 4.00 239.00
26 7/0.16 0.23 1.00 >=65 0.76 4.10 150.00
24 11/0.16 0.23 1.10 >=65 0.76 4.20 94.20
22 17/0.16 0.23 1.30 >=65 0.76 4.60 59.40
20 21/0.178 0.23 1.50 >=65 0.76 5.00 36.70
18 34/0.178 0.23 1.80 >=65 0.76 5.60 23.20
16 26/0.25 0.23 2.00 >=65 0.76 7.80 14.60
UL21408
CUL
（Stranded) 		3C 30 7/0.100 0.23 0.80 >=65 0.76 4.00 381.00
28 7/0.127 0.23 0.90 >=65 0.76 4.20 239.00
26 7/0.16 0.23 1.00 >=65 0.76 4.40 150.00
24 11/0.16 0.23 1.10 >=65 0.76 4.60 94.20
22 17/0.16 0.23 1.30 >=65 0.76 5.20 59.40
20 21/0.178 0.23 1.50 >=65 0.76 5.50 36.70
18 34/0.178 0.23 1.80 >=65 0.76 6.10 23.20
UL21408
CUL
（Stranded) 		4C 30 7/0.100 0.23 0.80 >=65 0.76 4.20 381.00
28 7/0.127 0.23 0.90 >=65 0.76 4.40 239.00
26 7/0.16 0.23 1.00 >=65 0.76 4.70 150.00
24 11/0.16 0.23 1.10 >=65 0.76 5.10 94.20
22 17/0.16 0.23 1.30 >=65 0.76 5.40 59.40
20 21/0.178 0.23 1.50 >=65 0.76 5.90 36.70
UL21408
CUL
（Stranded) 		5C 30 7/0.100 0.23 0.80 >=65 0.76 4.40 381.00
28 7/0.127 0.23 0.90 >=65 0.76 4.60 239.00
26 7/0.16 0.23 1.00 >=65 0.76 4.70 150.00
24 11/0.16 0.23 1.10 >=65 0.76 5.10 94.20
22 17/0.16 0.23 1.30 >=65 0.76 5.70 59.40
UL21408
CUL
（Stranded) 		6C 30 7/0.100 0.23 0.80 >=65 0.76 4.60 381.00
28 7/0.127 0.23 0.90 >=65 0.76 5.00 239.00
26 7/0.16 0.23 1.00 >=65 0.76 5.40 150.00
24 11/0.16 0.23 1.10 >=65 0.76 5.70 94.20
以上数据仅供参考，不作为正式的设计依据，产品规格以双方确认的规格书承认为准！最终解释权归稳畅电子制品有限公司所有。
