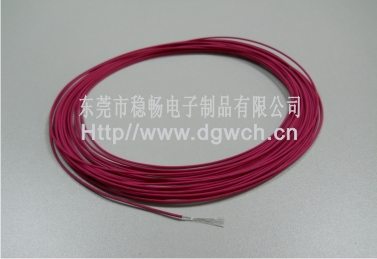

弹簧螺旋线

2020-04-21 10:56 点击:331

价格:￥0.00/米
品牌:稳畅
起订:6100米
发货:7天内

Product Description:

■Tinned ,annealed,stranded or solid copper conductor.MPPE-PE insulation

■Tinned copper wire spiral shield

■TPE jacketed single core

■Use of spiral shield allows for fast and simple temination

■Rated temperature:80℃.Rated voltage:600V

■Passes UL VW-1&CUL FT1 vertical flamt test

说明：

■弹簧螺旋线导体使用单股或绞线裸铜或镀锡铜MPPE-PE 绝缘

■镀锡铜线缠绕

■单芯MPPE-PE被覆

■编织隔离

■ 弹簧螺旋线 额定温度：80℃额定电压：600V

■可通过UL VW-1 及 CUL FT1 ，垂直燃烧测试

Applications:

■Internal wiring.

应用：

■内部布线。

UL Style& CUL Type Conductor
导体 Insulation
Thickness
绝缘厚度 No.of core
芯线数量 shield
COVERAGE
屏蔽
覆盖率 Jacket Thickness
被覆厚度 Overall
Diameter
完成外径 Conductor
Resistance at 20℃导体电阻

线号线数/线径

AWG No/mm mm % mm mm Ω/KM

UL10986
CUL（Stranded)绞线 30 7/0.10 0.38 1 >=65 0.38 2.60 381.00

28 7/0.127 0.38 1 >=65 0.38 2.70 239.00

26 7/0.16 0.38 1 >=65 0.38 2.80 150.00

24 11/0.16 0.38 1 >=65 0.38 3.00 94.20

22 17/0.16 0.38 1 >=65 0.38 3.20 59.40

20 21/0.178 0.38 1 >=65 0.38 3.70 36.70

18 34/0.178 0.38 1 >=65 0.38 4.40 23.20

16 26/0.25 0.38 1 >=65 0.38 4.60 14.60

弹簧螺旋线 以上数据仅供参考，不作为正式的设计依据，产品规格以双方确认的规格书承认为准！最终解释权归稳畅电子制品有限公司所有
