您当前的位置:首页 » 供应产品 » RREADY ACT- M201手动四芯轴压接工具

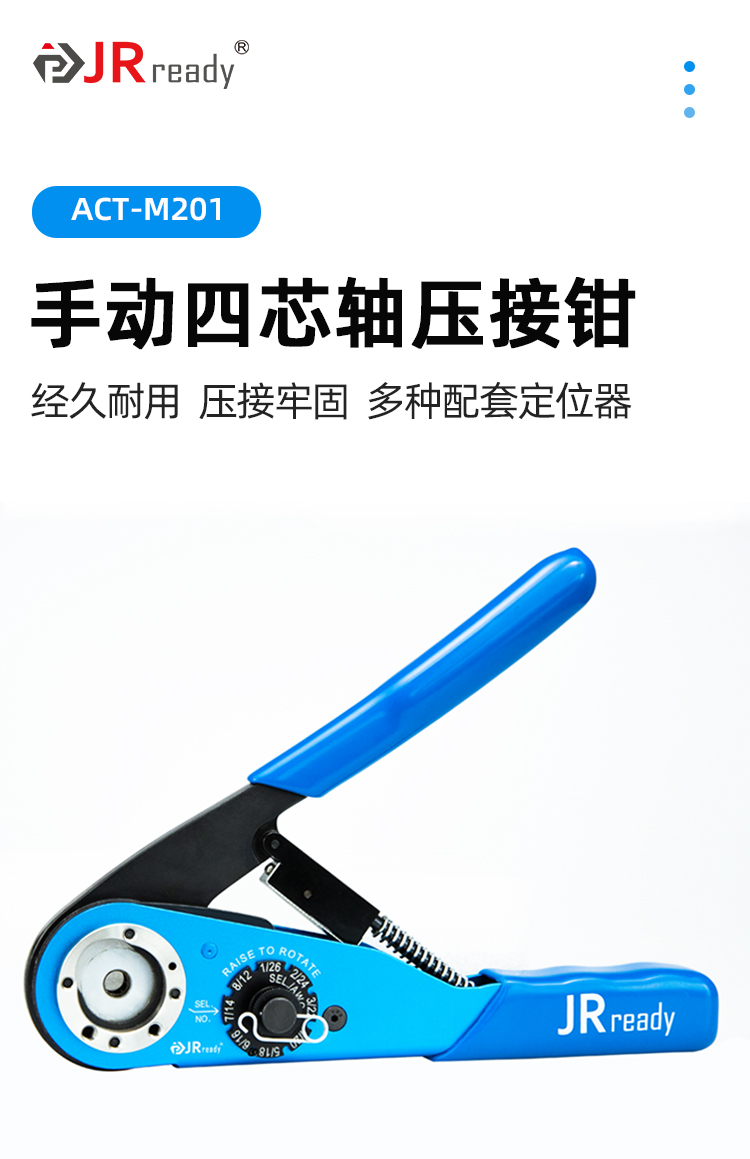

RREADY ACT- M201手动四芯轴压接工具
点击图片查看原图
产品: 浏览次数:56RREADY ACT- M201手动四芯轴压接工具
单价: 面议
最小起订量:
供货总量:
发货期限: 自买家付款之日起 3 天内发货
有效期至: 长期有效
最后更新: 2022-01-22 10:55

询价
详细信息

ACT-M201航空压接钳是按美军标MIL-C-22520/1-01压接规范设计的压接工具,应用于电连接器中导线与接触体的冷压连接。

产品特点

1. 模具钢材质(经久耐用,高压不变形,美观大方,拒绝生锈)

2. 四芯轴压接(是六边形压接拉力的1.3倍,更稳定,更可靠)

3. 8档位调节(不同档位压接范围不同,尺寸调节更方便,应用更广泛)

压接钳压接范围

接触体(CONTACTS):12-20



调节盘档位

压头工作直径(mm/INCH

A通(GO

B止(NO GO

1

0.71/0.028

0.84/0.033

2

0.81/0.032

0.94/0.037

3

0.91/0.036

1.04/0.041

4

0.99/0.039

1.12/0.044

5

1.14/0.045

1.27/0.050

6

1.32/0.052

1.45/0.057

7

1.50/0.059

1.63/0.064

8

1.73/0.068

1.86/0.073

本压接工具压接工作采用曲线推进机构,作用力由右钳柄头部腔内的四条曲线传递给四个压块,压块做向心直线运动,压块前端的压齿压接接触体而完成导线与接触体的压接。四压头块进退动作协调,压痕深浅一致,可靠地保证了导线与接触体的压接质量。

定位器的安装步骤
